Leírás és Paraméterek
- Bronz hengeres anya - trapézmenetes anya katalógus (méretezés)
- Trapézmenetes orsó és anya tervezési segédlet (méret, teherbírás, gyári adatok)

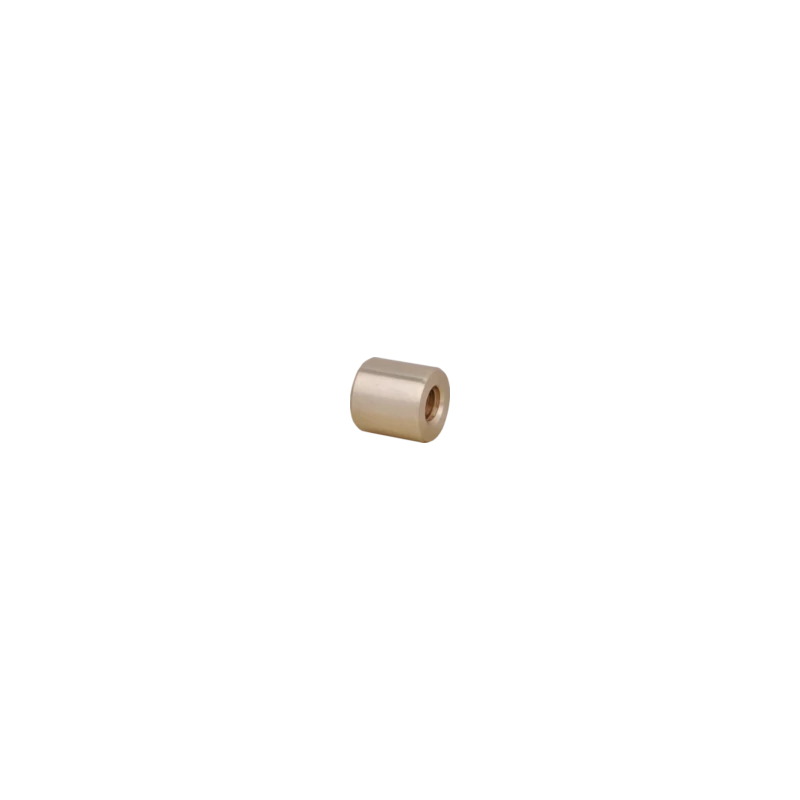

Hengeres kivitelű trapézmenetes anya, mely bronzból készül. C15, C45 és rozsamentes trapézmenetes orsóval egyaránt használható. Nem hegeszthető termék. A trapéz anya folyamatos kenése (gondozása) ajánlott.
| Cikkszám | Ø x menet emelkedés | Irány | Méret |
| HBD 10 T R | 10x2 | Jobbos | d=22 L=20 |
| HBD 10 T L | 10x2 | Balos | d=22 L=20 |
| HBD 10 A R | 10x3 | Jobbos | d=22 L=20 |
| HBD 10 A L | 10x3 | Balos | d=22 L=20 |
| HBD 12 A R | 12x3 | Jobbos | d=26 L=24 |
| HSN 12 A R | 12x3 | Jobbos | d=36 L=36 |
| HBD 12 A L | 12x3 | Balos | d=26 L=24 |
| HBD 12 A L | 12x3 | Balos | d=36 L=36 |
| HBD 12 B R | 12x6 | Jobbos | d=26 L=24 |
| HBD 14 R R | 14x3 | Jobbos | d=30 L=28 |
| HBD 14 R L | 14x3 | Balos | d=30 L=28 |
| HSN 14 A R | 14x4 | Jobbos | d=36 L=36 |
| HBD 14 A R | 14x4 | Jobbos | d=30 L=28 |
| HSN 14 A L | 14x4 | Balos | d=36 L=36 |
| HBD 16 A R | 16x4 | Jobbos | d=36 L=32 |
| HSN 16 A R | 16x4 | Jobbos | d=36 L=36 |
| HSN 16 A L | 16x4 | Balos | d=36 L=36 |
| HBD 16 A L | 16x4 | Balos | d=36 L=32 |
| HSN 16 B R | 16x8 | Jobbos | d=36 L=36 |
| HSN 18 A R | 18x4 | Jobbos | d=36 L=36 |
| HSN 18 A L | 18x4 | Balos | d=36 L=36 |
| HBD 20 A R | 20x4 | Jobbos | d=45 L=40 |
| HSN 20 A R | 20x4 | Jobbos | d=40 L=40 |
| HSN 20 A L | 20x4 | Balos | d=40 L=40 |
| HBD 20 A L | 20x4 | Balos | d=45 L=40 |
| HSN 20 B R | 20x8 | Jobbos | d=40 L=40 |
| HSN 22 A R | 22x5 | Jobbos | d=40 L=40 |
| HBD 22 A R | 22x5 | Jobbos | d=45 L=40 |
| HSN 22 A L | 22x5 | Balos | d=40 L=40 |
| HBD 22 A L | 22x5 | Balos | d=45 L=40 |
| HBD 24 A R | 24x5 | Jobbos | d=50 L=48 |
| HBD 24 A L | 24x5 | Balos | d=50 L=48 |
| HSN 25 A R | 25x5 | Jobbos | d=45 L=45 |
| HSN 25 A L | 25x5 | Balos | d=45 L=45 |
| HSN 25 B R | 25x10 | Jobbos | d=45 L=45 |
| HBD 26 A R | 26x5 | Jobbos | d=50 L=48 |
| HBD 26 A L | 26x5 | Balos | d=50 L=48 |
| HSN 28 A R | 28x5 | Jobbos | d=45 L=45 |
| HBD 28 A L | 28x5 | Balos | d=60 L=60 |
| HSN 28 A L | 28x5 | Balos | d=45 L=45 |
| HSN 28 B R | 28x10 | Jobbos | d=45 L=45 |
| HSN 30 A R | 30x6 | Jobbos | d=50 L=50 |
| HSN 30 A L | 30x6 | Balos | d=50 L=50 |
| HSN 30 B R | 30x12 | Jobbos | d=50 L=50 |
| HBD 32 A R | 32x6 | Jobbos | d=60 L=60 |
| HBD 32 A L | 32x6 | Balos | d=60 L=60 |
| HSN 35 A R | 35x6 | Jobbos | d=55 L=55 |
| HSN 35 A L | 35x6 | Balos | d=55 L=55 |
| HBD 36 A R | 36x6 | Jobbos | d=75 L=72 |
| HBD 36 A L | 36x6 | Balos | d=75 L=72 |
| HSN 40 A R | 40x7 | Jobbos | d=60 L=60 |
| HSN 40 A L | 40x7 | Balos | d=60 L=60 |
| HSN 40 B R | 40x14 | Jobbos | d=60 L=60 |
| HSN 45 A R | 45x8 | Jobbos | d=65 L=65 |
| HSN 45 A L | 45x8 | Balos | d=65 L=65 |
| HSN 50 A R | 50x8 | Jobbos | d=70 L=70 |
| HSN 50 A L | 50x8 | Balos | d=70 L=70 |
| HSN 55 A R | 55x9 | Jobbos | d=80 L=80 |
| HSN 60 A R | 60x9 | Balos | d=80 L=80 |
| HSN 60 A L | 60x9 | Balos | d=80 L=80 |
| HBD 70 A R | 70x10 | Jobbos | d=110 L=140 |
| HBD 70 A L | 70x10 | Balos | d=110 L=140 |
| HBD 80 A R | 80x10 | Jobbos | d=120 L=160 |
| HBD 80 A L | 80x10 | Balos | d=120 L=160 |
| Anyag | HSN - bronz (GB-Cu Sn5 Zn5 Pb DIN 17656),HBD - bronz (GB-Cu Sn7 ZnPb DIN 17656) |
| Hegeszthetőség | nem |
| Egyéb információ | megfelelő kenés szükséges |
